高壓固態軟啟動柜在球磨機上的應用

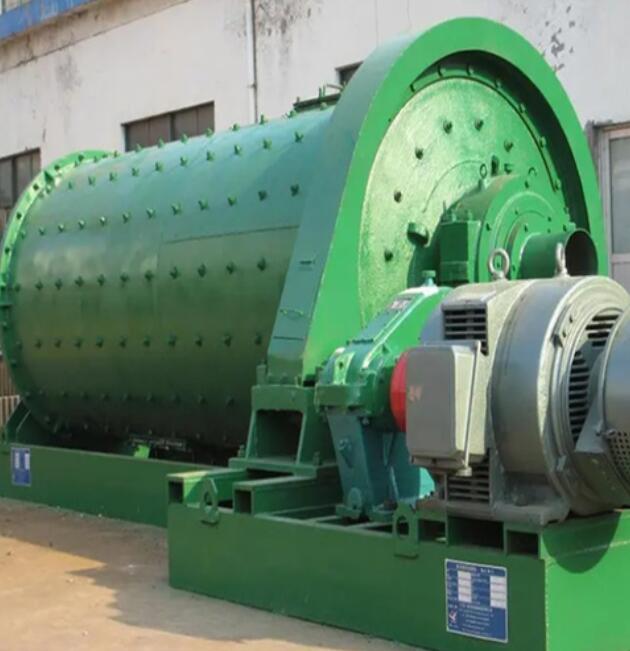

球磨機在水泥、陶瓷、冶金企業里被大量使用,是物料粉碎不可缺少的重要生產設備。球磨機一般功率都較大，工作效率又很低，占據了企業總用電量的70%以上，成為上述行業最大的耗電設備之一，因此降低球磨機的能耗是上述行業降低成本，提高產品競爭力的有效途徑。球磨機一般采用簡單的工頻控制，易造成物料的過度研磨，所需研磨周期較長，研磨效率較低，單位產品功耗較大，啟動電流大，對設備和電網的沖擊很大，機械設備的生產維護量也大。球磨機多用高低壓繞線式電動機，繞線式電動機啟動力矩大，也有很多用戶使用高壓鼠籠式電機，使用6極或者8極的電動機，使用鼠籠型電動機選用湖北帥龍機電有限公司生產的核心技術產品高壓固態軟啟動柜。

?

高壓固態軟啟動柜起動電壓

出廠設定：40%Ue

設定范圍：30%-80%Ue

起動電壓設置必須合理，電機才能立即產生一個足夠大的啟動轉矩，初始電壓過高電機受起動轉矩沖擊，存在機械部件損傷；初始電壓過低，電機起動轉矩不夠，處于堵轉狀態，增加電機發熱。

高壓固態軟啟動柜起動時間

出廠設定：30S

設定范圍：5-120S

調整斜坡時間可以改變達到限流的時間或當電流值無法達到限流值時，通過改變限流值可以改變到達全電壓的時間。

起動時間設定為30S不代表電機30S完成起動。它僅表示從初始上電到電機電流下降到額定電流以下這一過程中，程序按照30S設定的電壓上升斜率。同樣的參數，負載不一樣起動時間肯定是不一樣的。如起動時間設置為30S，負載輕低于20秒就起動完成，負載重超過30S才能起動完成。

裝置起動時，電機實際起動時間在20-30S之間是較為合理的，過短或過長的起動時間都屬于起動效果欠佳，應該調整起動時間。

高壓固態軟啟動柜電流限流

出廠設定：350%

設定范圍：150%-400%

限流作用主要是抑制峰值電流，減輕對電網的沖擊。電機起動后，電流上升到限流值后并保持，電流不再上升。限流值需根據電機負載情況設置，必須保證電機能夠成功起動，但是電機起動時間過短，則起動效果不好，是限流值設置過高造成的，應減小限流值。對于負荷劇烈變化的情況，不要把限流值設定太低，否則會引起電機堵轉或起動時間過長。
