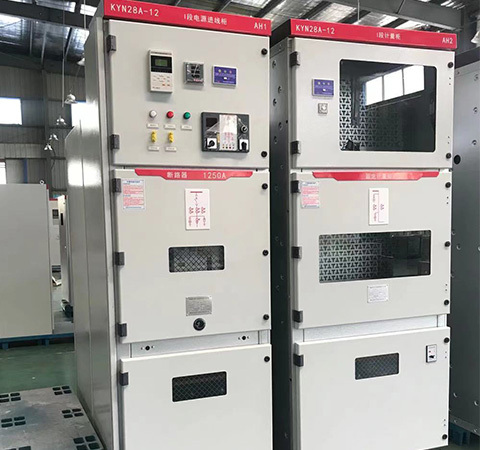

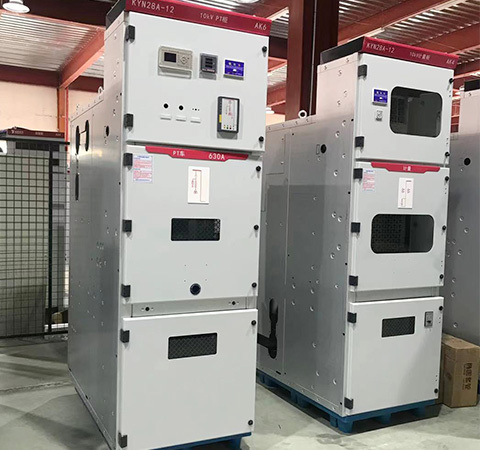

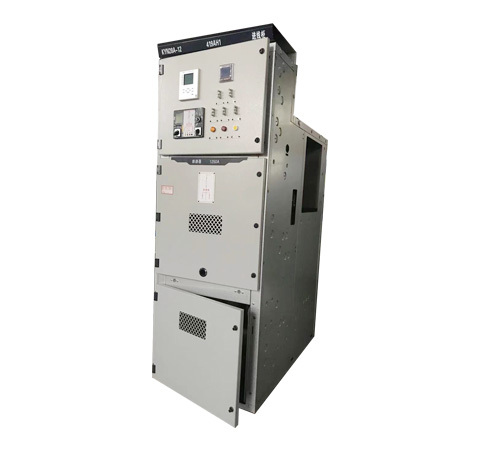

KYN28A-12系列金屬鎧裝移開式開關設備

  KYN28-12戶內金屬鎧裝移開式設備系三相交流50HZ的戶內成套配電裝置,用于接受和分配3-12KV的網絡電能,并對電路實行控制、保護和監測。

  本產品符合標準

  ◆GB3906(3-35KV交流金屬封閉開關設備)。

  ◆GB丌T11022(高壓開關設備和控制設備標準的共用技術要求)。

  ◆lEC60298(額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備),DL404(戶內交流高壓開關柜訂貨技術條件)。

  正常使用條件

  ◆周圍空氣溫度:最高溫+40℃,低溫-20C

  ◆濕度條件:日平均相對濕度:≤95%;月平均相對濕度:≤90%;

  ◆海拔高度:2000M及以下。

  ◆地震烈度:不超過8度。

  ◆水蒸氣壓力:日平均值不超過2.2kpa,月平均水值不超過1.8kpa;

  ◆周圍環境:無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所

  結構特點

  ◆完全金屬鎧裝組裝式結構,組合方案廣。

  ◆柜體選用敷鋁鋅鋼板,經CN機床加工。采用多重折邊工藝,用拉鉚螺母和高強度螺栓連接,其精度高、抗腐蝕、強度高及零件通用性強等。

  ◆可裝配VS1系列或VD4系列真空斷路器,適用性廣,可靠性高,實現長年免維護

  ◆手車設工作和實驗位置,各位置均有定位和顯示裝置,安全可靠

  ◆由專用運載車運送手車,操作靈活輕便

  ◆可靠的聯鎖裝置,完全滿足“五防”要求

  ◆各高壓室均有泄壓通道,確保人身安全

  ◆柜門裝有觀察窗,可觀察室內元件工作狀態。

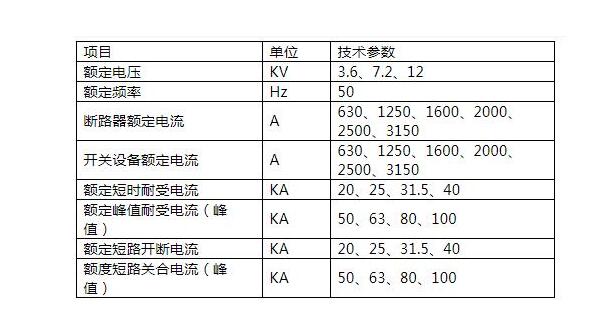

  技術參數

  訂貨須知

  訂貨時應提供下列技術資料

  ?主接線方案編號及單線系統圖、排列圖、平面布置圖

  ?用戶提供二次原理圖、端子排列圖，如無端子排列圖時按制造廠編排

  ?開關柜內的電氣元件的型號、規格、數量;電氣設備匯總表;

  ?需要母線橋(兩列柜間母線橋和墻柜間母線橋)時提供跨距和高度尺寸;

  ?開關柜使用在特殊環境條件時應在訂提供

  ?需要其它或者超出附件、備件時應提出種類和數量
