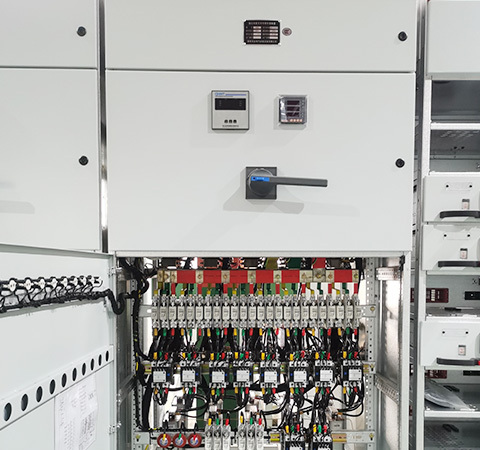

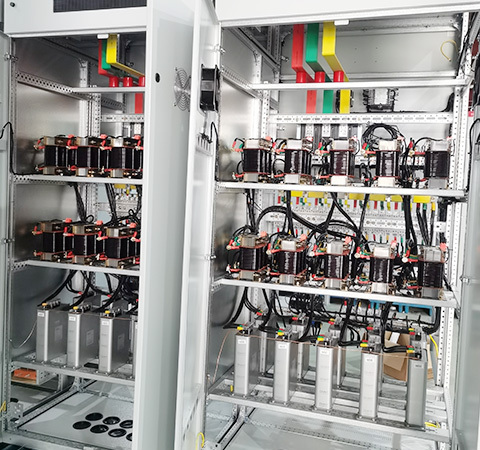

??GGJ型低壓無功自動補償裝置
? ? ? ?一、概述
??GGJ型低壓無功自動補償裝置采用大功率無觸點投切開關或電容投切專用接觸器,根據電網電壓電流及無功功率情況,由控制器實時進行動態分析過零判斷,實現快速無沖擊地投入并聯電容器組,以補償電網無功功率,達到節能降損的目的。
??適用于0.4KV,50Hz供配電系統進行功率因數補償,也適用于異步電動機和變壓器等感性負載進行就地功率因數補償,達到功率因數自動調整,減少無功損耗,穩定電網電壓,提高供電質量的目的。
??二、運行環境
??環境溫度:-40℃+50℃海拔高度不超過2000米相對濕度:<95%(+25℃)
??最高工作電壓不超過額定電壓的110%最大工作電流:不超過額定電流的1.3倍;
??安裝環境:周圍介質無爆炸及易燃危險、無足以損壞絕緣及腐蝕金屬的氣體、無導電塵埃;安裝地點:無劇烈振動及顛簸,安裝傾斜度<5%。
??三、產品特點
??控制單元采用智能電子復合式開關,該償裝置中所采用的智能電子復合式開關是機電一體化的新型電子開關,徹底解決了電容投入時的浪涌電流問題。
??單相補償和三相補償混合控制:由于三相負荷的分散性造成三相電流的不平衡,各相功率因數同樣不平衡,有時誤差很大,控制器可根據實際情況,進行單相投補或三相同時投補。
??完善的保護功能包括過壓、欠壓、失壓、過流、缺相、短路、諧波保護等安全保護功能,使產品具有極高的安全可靠性。
??智能化管理:系統提供智能化管理,可自動保存電網運行的各種數據如三相電壓、三相電流、三相功率因數、有功電能、無功電能、電容投切時間及次數等,并可打印各種報表數據。
??控制物理量為無功功率:即電網缺多少無功,控制器控制投入相應的電容器組補償等量的無功功率,從而實現最佳補償。
??四、主要技術參數
??功率因數提高到0.95以上,無功功率下降60%以上
??具有自放電功能,施加電壓斷開1分鐘后,殘留電壓降至50V以下。
??五、訂貨須知
???注明產品的型號規格和顏色,柜體顏色
???提供一次系統圖和平面布置圖;注明其它特殊要求
