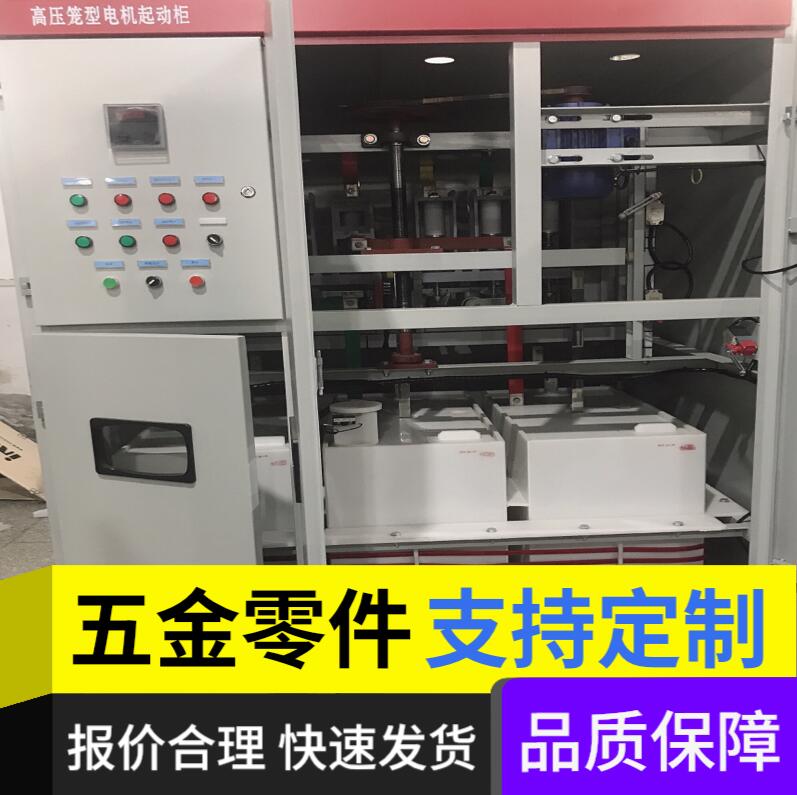

籠型電機水阻柜安裝及調試步驟：

1、安裝就位

水阻柜軟啟動裝置安裝前，首先應確保安裝基礎符合《建筑電氣安裝工程質量檢查評定標準》

GBJ303-88的要求，并參加柜體安裝基礎圖圖一、圖二完成基礎施工。

水阻柜水阻柜軟啟動裝置拆箱后，應首先保管好隨機文件資料，并根據裝箱單檢查隨柜備件、附

件是否齊全，并作好相應記錄，然后檢查有沒有明顯的損壞。如沒有問題，可采取垂直吊裝的方式實施就

位。

三面組合柜的安裝務必仔細檢查，確保從柜體正面從左至右布置的相序?yàn)锳、B、C次序。

2、電氣檢查及安裝

通電前應仔細對水阻柜軟啟動裝置上主回路元件進行檢查。具體的方法請參閱相關的技術文件。

柜內工作接地和保護接地應連接牢固、導通良好，接地母線在適當?shù)牡胤脚c建筑預設的接地網相

連接，確保人身設備安全。

電氣接線及部件組裝請依據隨機文件資料中提供的有關圖紙認真進行。

所有單機調試必須保證在高壓斷電的情況下進行！正式通電前，必須確認傳動機構的運行方向正

確，確認（調整傳動電機運轉方向）的方法如下：

接通控制電源，脫機運行時傳動機構應自動復位（上升），可通過操作電氣室門上的按鈕使機構

升降，確保手動試車時極板下降，手動復位時極板上升。

根據原理圖，檢查水阻柜軟啟動裝置內各部分電器控制性能是否正常，動作是否可靠，并依據下

面的動作流程檢查水阻柜軟啟動裝置動作至正常：

允許起動→主機合閘→主機聯機起動→極板下降（起動電流過大起動完成時時有上升現象）→主

機運行（Y型：星三點短接；Δ型：運行柜投入）→水阻柜軟啟動裝置切除→極板復位至初限位處（為下

次起動作好準備）

3、液阻的配制：

首先將水阻柜軟啟動裝置活動極板調至允許起動狀態；

打開電液箱蓋板，向箱內注入清潔的自來水至液位線以下約20mm處，將電解粉用溫水溶解后，正

確連接電阻至電氣室內預留的AC6. 3V或AC24V測量電源，由圖三所示測量回路中Rs=U/I計算出實際配制的

液體電阻值，在邊測量邊攪拌的情況下將溶解的電液適量注入電液箱中；

4、測量回路：

液阻配制完成后應確保電液箱的電液至口部液位線處，且液位狀態正常；

5、聯機通電前的檢查

聯機通電前應用干布將電液箱四周擦凈，再用2500V光歐表檢測確保三相對地及相間絕緣電阻在

10MΩ以上（注：此處的絕緣電值指斷開外接線路時，在本說明書第4項所述使用環境條件下），必要時需

進行工頻耐壓試驗；

聯機通電前需手動模擬試機2~3次，電氣動作、信號指示均正常時，再與開關柜聯調空動作，反復

試驗正常后，方可聯機通電。
