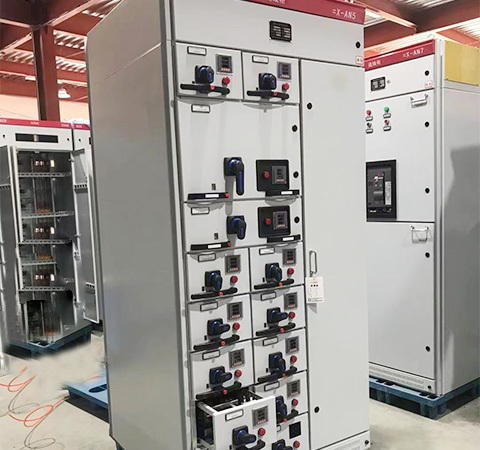

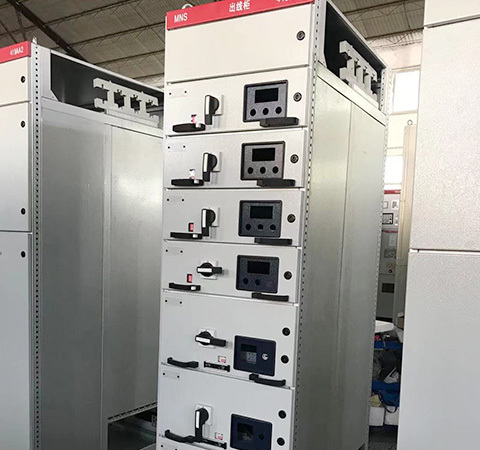

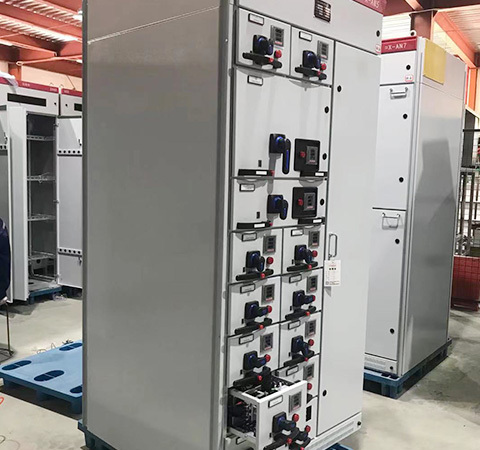

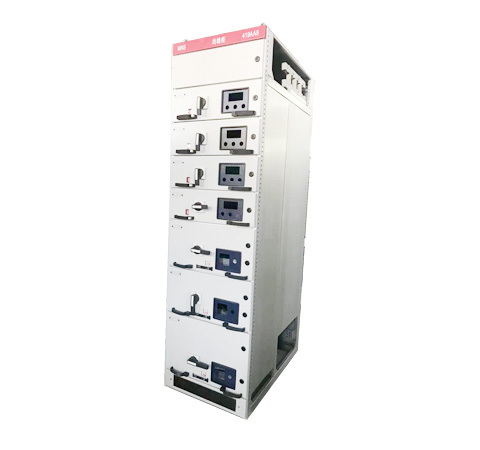

MNS低壓抽出式開關柜
一、概述
MNS低壓抽出式開關柜是一種模塊化、多功能的低壓配電柜，應用于電廠、石油化工、工礦企業及高
層建筑等領域中所用需要高可靠性場合的低壓配電、控制系統。
符合標準:IEC439-1，UTE63-410，GB7251.1等。
二、使用環境
周圍空氣溫度:上限+45℃，下限-30℃。
海拔≤2000米(若超過海拔2000m訂貨時應說明)
周圍相對濕度:日平均值≤95%，月平均值≤90%。
周圍空氣:沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染無經常性劇烈震動或常年腐蝕場所。
本裝置適應于以下溫度的運輸和儲存過程:-25℃至45℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。當本裝置使用海上石油和核電站時，應另行簽訂技術協議。
三、主要特點
柜體基本框架為C型材組合式結構，柜架的全部結構件都經過鍍鋅處理或數鋁鋅板制作。
抽屜單元采用高強度阻燃型工程塑料組件，有效地加強了防護安全性能。
抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。
柜體可采用側出線，也可采用后出線方式，垂直通道采用半塊功能板方式，便于維護且降低了成本。
柜體防護等級P3X-4X
抽屜類型分四種標準尺寸，分別為8E/4、8E/2、8E、16E和24E。
單元回路額定電流400A及以下，其中8E/4和8E/2兩種抽屜的結構是用阻燃型塑料和鋁合金型材組成。
四種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，功能單元隔離總高度為72E(1800mm)

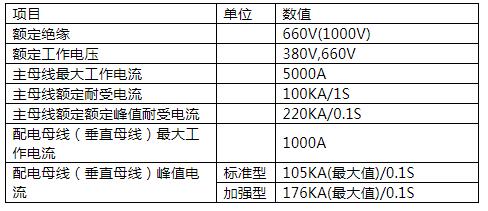

四、技術參數
五、訂貨須知
用戶訂貨時需提供下列技術資料主電路方案單線系統圖原理圖或原理接線圖
?每柜所裝電器設備的詳細規格及數量;
?并填寫訂貨規范書
?開關柜的排列及組合，平面布置圖
