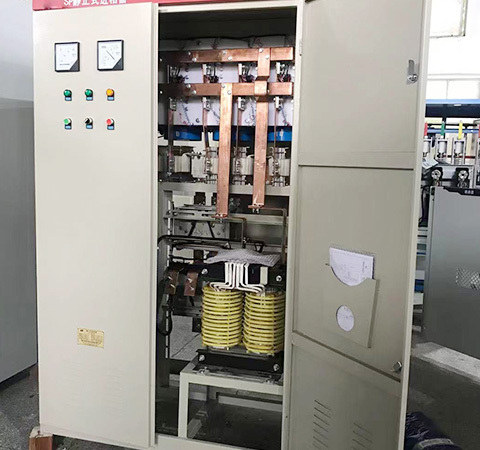

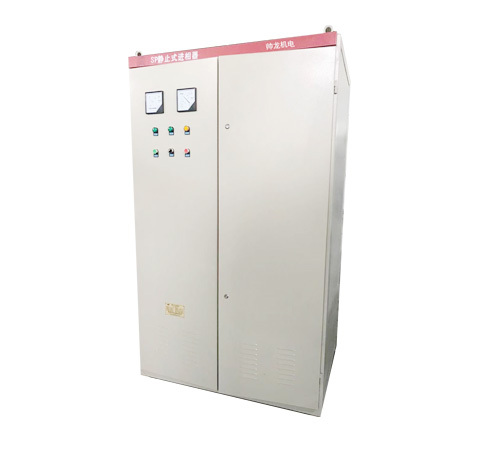

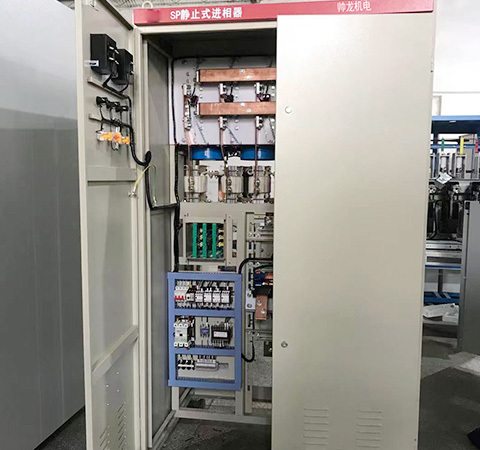

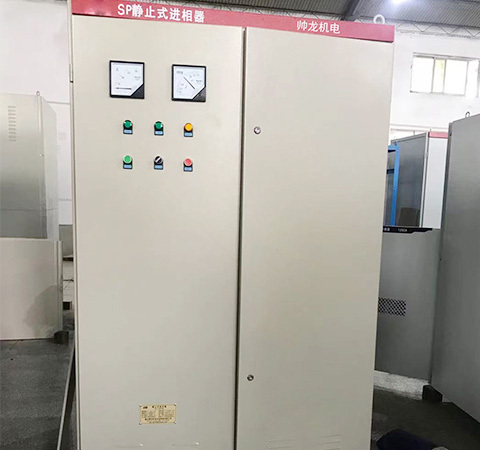

SP系列靜止式進相器

       在我國，電機所耗電能占整個工業用電的60%～68%，電機等感性負載所引起的無功損耗是電網無功損耗的主要來源，而大中型電機又是許多工礦企業的主要用電設備，因此，如何減少大中型電機造成的無功損耗成為許多工業企業節能降耗的關鍵。進相器應運而生,按照工況情況,進相器又可以分為靜止式進相器和變負載進相器(SPB)兩大類。

  SP 系列靜止式進相器是一種用于提高大中型三相繞線式異步電動機功率因數的就地無功功率補償裝置。它串接于電機的轉子回路，用以減少電機的無功功率，降低定子電流，降低電機和輸電線路的損耗，從而達到節能降耗的目的。SP系列靜止式進相器適用于負載為水泥磨機、礦上磨機、破碎機、木業磨機、軋機、輥壓機，渣漿泵等能的繞線電機。能夠有效提高有用功的使用功率，大大降低無功功率60%以上，同時可使電機的功率因數提高到0.95以上。

  二、工作原理

  靜止式進相器采用變頻技術，將單相380交流電，通過12只晶闡管和6只平衡電抗器，變換成與電機轉子頻率相同(f1.s≈1Hz)的三相交流電。該電流通入轉子回路，從而在轉子回路中產生一個超前于轉子電勢近900的附加電勢Ek，進而改善電機的功率因數。Ek的大小取決于變頻器電源U2的大小和晶闡管觸發角的大小。從原理框圖看，采樣信號回路根據電機轉子電流信號和附加電勢信號進行處理，把結果送給邏輯判別回路;邏輯判別回路根據保護指令控制觸發器，觸發晶闡管的觸發角，從而在轉子回路得到一個附加激磁電流I'mo，為了保持I1+I2=Im不變，I2增加，I1就要減少;所以可降低定子電流，減少功率因數角φ1，提高功率因數cosφ1，由于保持盛磁電流Im不變、轉差率不變，進而保證電機出軸力矩不變、電機轉速不變。

  附著補償電壓的逐步升高，定子側的無功功率逐漸下降，功率因數逐步上升，定子電流逐漸減小。當補償電壓升高到一定值后，定子側 的無功功率減小到接近于零，功率因數上升到近似于1。

  三、性能特點

  1、可使電機的功率因數提高到0.95以上，無功功率降低60%以上。

  2、降低定子電流10%—20%，降低線損、銅損20%—30%。

  3、電機溫升顯著降低，過載能力提升10%,效率也大大提高。電機使用壽命延長。

  4、具有缺相、過流等故障自動保護功能。

  5、操作簡單，安裝調試和維修保養方便。

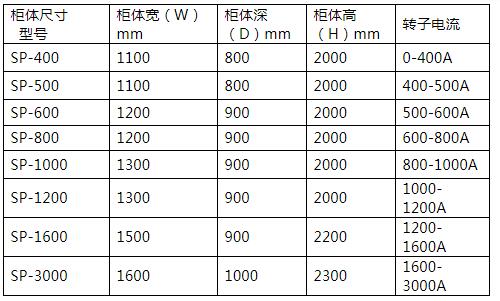

  四、選型說明

  五、訂貨須知

  用戶訂貨時需提供下列技術資料

  ?用戶訂貨時，需提供電動機型號、額定功率、額定電壓、額定電流、轉子電壓、轉子電流、功率因數

  ;?電動機側一次柜電流互感器變比;

  ?電動機拖動負載的類型;

  ?同電動機實際負荷率

  ?用戶若有特殊要求，另行設計。
