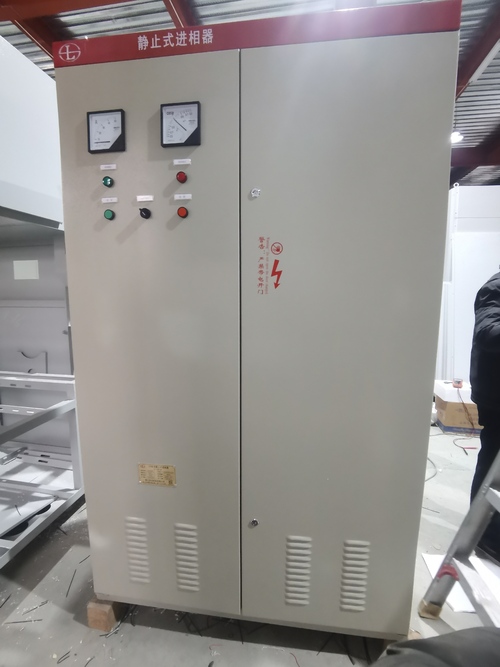

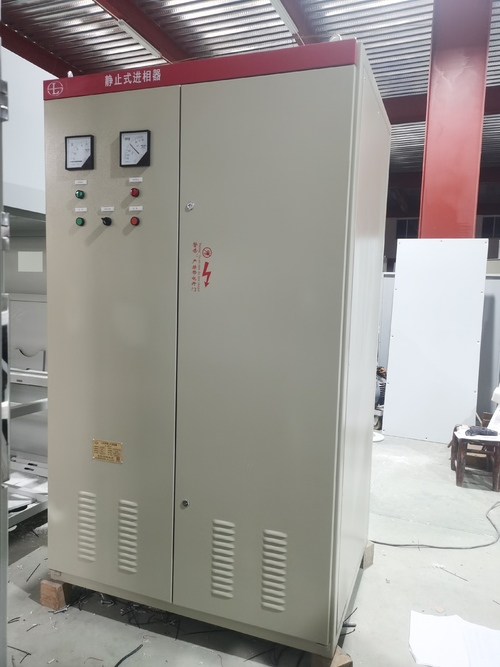

靜止式進相器正確操作方法

靜止式進相器是大中型繞線式電機無功就地補償?shù)母咝庐a(chǎn)品，適用于各行業90-6000KW繞線式電動機，很多人不太了解關于進相器的一些操作方法，湖北帥龍機電從事工業電氣設備十幾年，在調試進相器方面也經驗豐富，在這里我簡單給大家介紹一下關于進相器的正確方法，希望對大家有幫助！

?投入進相

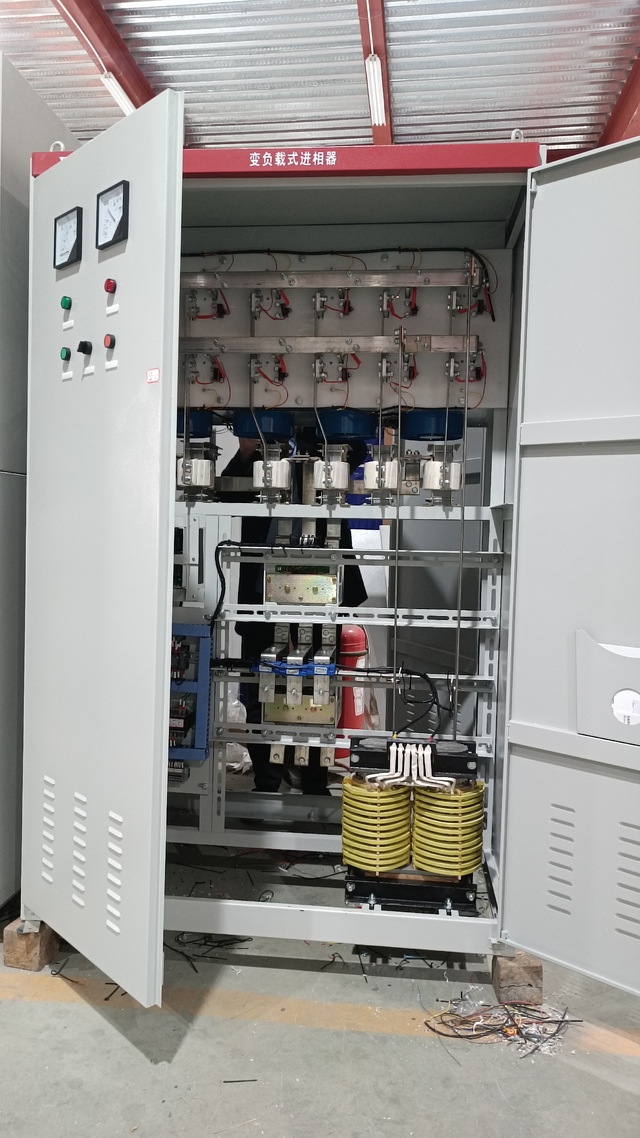

1.打開柜門，觀察控制單元是否完正常，控制單元正常時，各指示燈如下：

主控板（中間一塊）。除上面三個指示燈（L1,L2,L3,）周期性循環顯示外，其它四個燈一直亮著（注意：此指電機在運轉時的狀態。若電機未轉，L1,L2,L3及L6為隨機狀態，其它五個燈一直亮著）

   驅動板（兩邊兩塊）。其上各指示燈（12個）均亮，并有輕微閃亮。若有任一燈不符合上述狀態，則表明控制單元 有故障，應維修好后才可進相。

1.用力按下“進相”按鈕（SB1，綠色按鈕），紅燈滅，綠燈亮，開始進相。進相器上的電流表指針快速下降并穩定、功率因素表指針快速上升至趨近1并穩定（指針位于“滯后”區域）

?退相：

?用力按下“退相”按鈕（SB2紅色按鈕），紅燈亮、綠燈滅，進相器即退出進相狀態。

（強制退相，若按“退相”按鈕不能正常退相，說明進相器強電回路出故障，應關斷進相器內的QF1,迫使進相器緊急退出進相狀態，重點檢修“進相”接鈕SB1）

?停車：

進相器退相后，按下主機停車按鈕，電機即停車。

注意事項：

1.主電機起動前必須合上進相器內的空氣開（QF1）,使進相器通電，否則，主機無法起動（按起動按鈕無效）。

2.嚴禁在主機運行期間切斷進相器電源一斷開進相器內的空開QF1或切斷進相器供電電源。否則，會使主機停車。

3.當設備大修后或進相器停用一段時間又重新啟用時，第一次進相前應觀察柜內控制單元上各指示燈是否正常（電機起動并正常運轉后）。若正常，才可投入進相。

4.進相后，當電機定子電流出現大幅擺動時，應立即退相，查出原因并檢修后才可再投入使用。

5.嚴禁頻繁進相、退相、每次重復操作間隔不得少于2分鐘。

6.嚴禁隨意插拔控制板。

7.進相器檢修不得在進相狀態下進行，發現問題退相。

8.必須嚴格遵守“先起動，后進相”的開機順序，以及“先退相，后停機”的停機順序，不得反序操作。

   以上就是關于進相器相關的只是，如果還有什么不了解歡迎評論，熱線咨詢湖北帥龍機電有限公司！
