SGR高壓固態軟啟動器是我公司近幾年開發出的具有自主知識產權的優勢產品之一。此軟啟動用多只可控硅串并聯而成,可以滿足不同的電流及電壓等級要求的理想啟動方式,通過控制可控硅的觸發角就可以控制輸出電壓的大小。在電機啟動過程中,軟起動器按照預先設定的啟動曲線增加電機的端電壓使電機平滑加速,從而減少了電機起動時對電網、電機本身和相連設備的電氣及機械沖擊。當電機達到正常轉速后,旁路接觸器接通。電機啟動完畢后,軟起動器繼續監控電機并提供各種故障保護。

  一、工作原理

  SGR系列軟起動裝置檢測到外部起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，RC阻容吸收單元吸收可控硅反向關斷時的尖峰電壓;均壓電阻擎制可控硅電壓，保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器與高壓可控硅之間的電氣隔離，同時保證了觸發信號不受電磁干擾。

  二、產品特點

  提供豐富多樣的起動方式，方便的設置、合適的控制系統，可使電機在不同的負載下實現最佳的起動效果。

  由于采用了高性能微處理器及強大的軟件支持功能，使控制電路得以充分簡化、優化，無需對電機參數進行調整，即可獲得一致、準確的操作性能。

  高壓軟起動裝置采用信號多級處理及隔離技術，具有很強的熱抗干擾能力

  采用光纖感應觸發系統使高壓室和低壓室完全隔離，實現高壓晶管的觸發、檢測及高低壓控制回路之間的安全隔離。

  低壓測試模式:在不接通高壓電源的情況下，利用小功率低壓電機配合標準內置特性進行全功能測試，SGR高壓軟起動裝置可在現場運行前采用低壓(380V)電機進行模擬調試，為正式運行提供技術依據和保證。

  用標準人機接口，具有運行狀態和數據顯示，通過功能按鍵和設置按鍵實現參數設定、顯示系統控制及中文在線提示等功能。

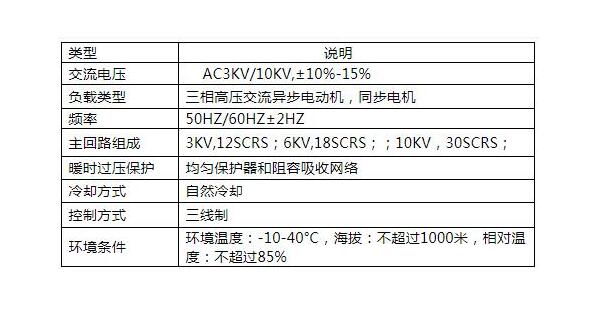

  三、技術參數

  四、產品結構

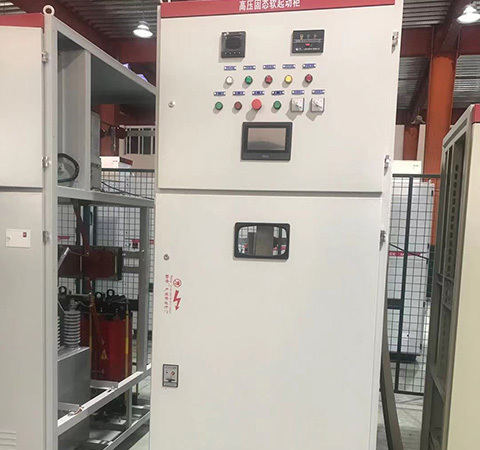

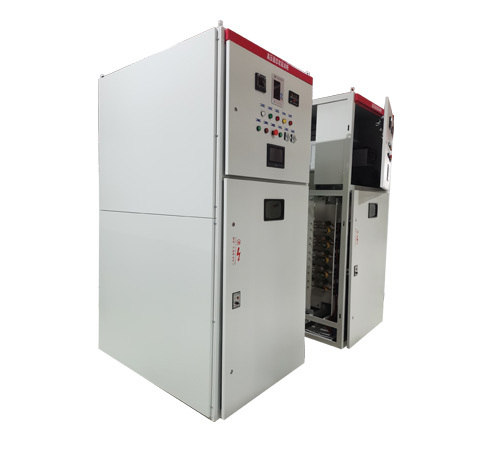

  SGR系列高壓固態軟起動裝置設計為KYN28柜式結構。堅固牢靠。柜體設計為柜底進出線方式，可并柜，在投入運行前，只需要將高壓固態軟起動裝置串聯接入高壓開關柜和高壓電動機之間即可。

  SYGR系列高壓固態軟起動裝置主要一次器件包括真空交流接觸器或真空斷路器、串聯晶閘管模塊、過電壓保護器、高壓電流互感器、高壓電壓互感器、軟起動控制器、電源模塊等。啟動裝置內部結構簡單，各部分模塊化，維護檢修簡單方便。器件在柜內的布置圖見下圖。SYGR系列高壓固態軟起動柜結構設計緊湊合理，維護方便。柜體尺寸可以根據用戶要求做適當調整。

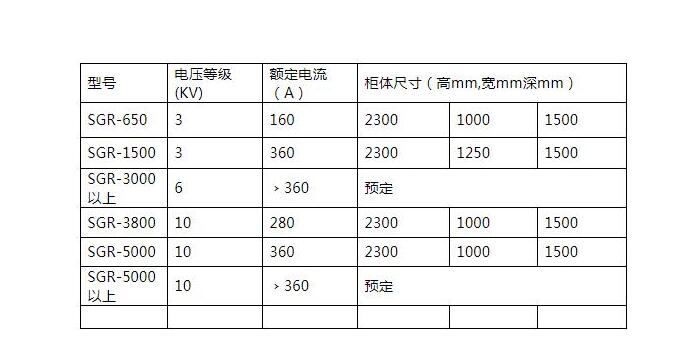

  五、選型說明

  六、訂貨須知

  用戶訂貨時需提供下列技術資料

  ?電源進線情況;

  ?電動機型號、額定電壓、額定電流、額定功率、額定轉速

  ?電動機拖動負載類型(風機、水泵

  ?等)設備進出線方式

  ?設備使用環境

  ?若用戶有其它要求請與我公司聯系
