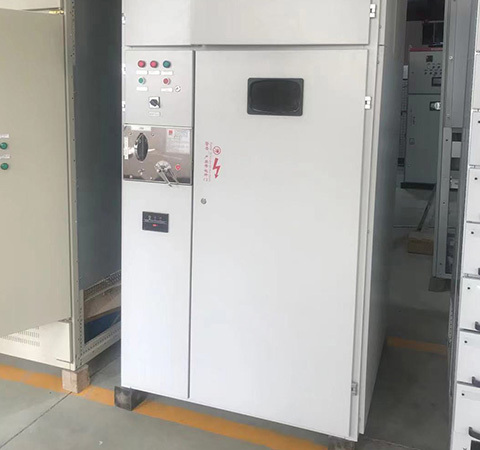

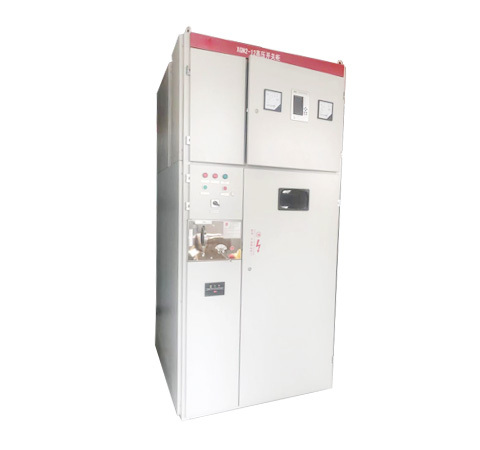

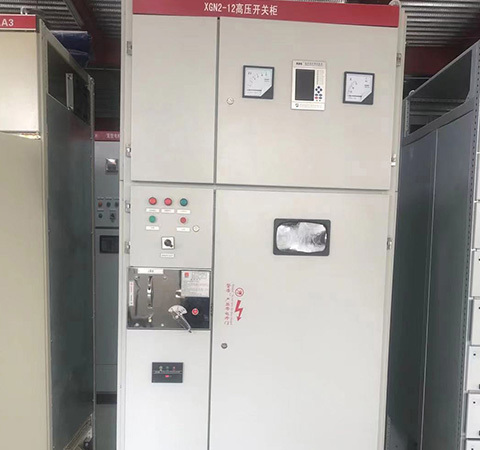

XGN系列箱型固定式金屬封閉開關柜

  一、概述

  XGN2箱式定型交流金屬封閉開關設備用于3、6、10KV三相交流50HZ系統中作為接受和分配電能之用的戶內成套配電設備。具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。本開關柜符合國家標準GB3906《3-35KV交流金屬封閉開關設備》及IEC298標準的要求，并具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能的要求。開關柜主開關采用SN10型系列少油斷路器及ZN28A戶型系列真空斷路器。斷路器配用CD10系列電磁操動機構或CT8彈簧操動機構;真空斷路也可配用CD17系列電磁操動機構、或CT119彈簧操動機構。隔離開關采用GN30旋轉式隔離開關系列產品。

  二、環境條件

  環境溫度：上限十40℃，下限-25℃;

  海拔高度不超過1000m;

  相對濕度：日平均值不大于95%;月平均值不大于90%;

  飽和蒸汽壓：日平均值不大于2.2Kpa;月平均值不大于1.8Kpa;

  地震烈度不超過8度;

  沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所;

  在使用環境不能完全滿足上述條件時，產品也可采取抗?jié)駸?、防腐蝕等技術手段來適應特殊的環境

  本柜體骨架為焊接式結構，柜內分?jǐn)嗦菲?、母線室、繼電器室，與室之間完全開。本柜斷路器的傳動拉桿下部與操作機構連接，斷路器下出線與電流互感接，電流互感器與下開關的接線端子相連接，斷路器上接線端子與上隔離開關的接線端子相連接，新路器室設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。斷路器操作機構在正面左下方位置。

  本開關柜母線室在柜體后上部，為了減小柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質緣子支持，母線與上隔離開關接線端子相連接，電纜室在柜體下部的后方，電纜室內支持絕子可設有監視裝置，電纜固定在支架上，對于主接線為聯絡方案時，本室為聯絡母室。

  本開關柜為雙面維護，前面檢修斷電器室的二次元件，維護操動機構，機械聯及傳動分，檢修斷路器;后面維修主母線和電纜終端。在斷路器室和電纜室裝有照明燈，本開關柜為了防止帶負荷分離開關，防止誤分誤合斷路器，防止誤入帶電間隔，防止帶電分接地開關，開關柜用了相應的機械聯鎖裝置。

  本開關柜的主開關可采用ZN28A-12，ZN12-12，VS1-12系列真空斷路器，SF6斷路器以及其它系列真空斷路器，高壓真空交流接觸器。操作機構可配用CT17，CT19，CT10，CT8，CD10等。離開關可采用GN30-10旋轉式隔離開關系列產品，斷電保護可選用傳統的繼電器保護或變電站微機綜合保護自動化系統。

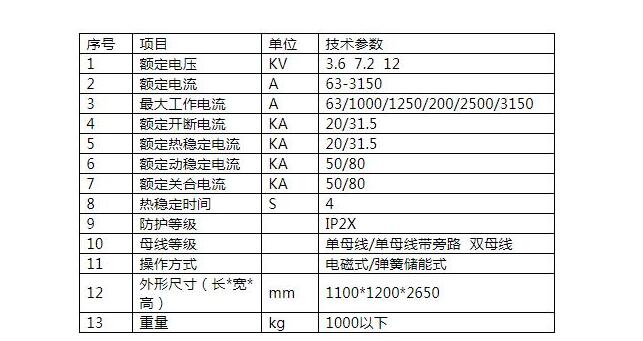

  四、技術參數

  五 、訂貨須知

  訂貨時用戶須提供下列資料

  ?主接線方案編號及單線系統圖，排列圖;

  ?二次回路接線原理圖，端子排列圖，如端子無排列圖時按制造廠規定;

  ?開關柜電器元件的型號、規格、數量;

  ?主母線、支母線的材質、規格、否則按制造廠規定供應;

  ?開關柜使用在特殊環境條件，應在定貨時提出;

  ?需要附件，備件時，應提出其種類和數量
