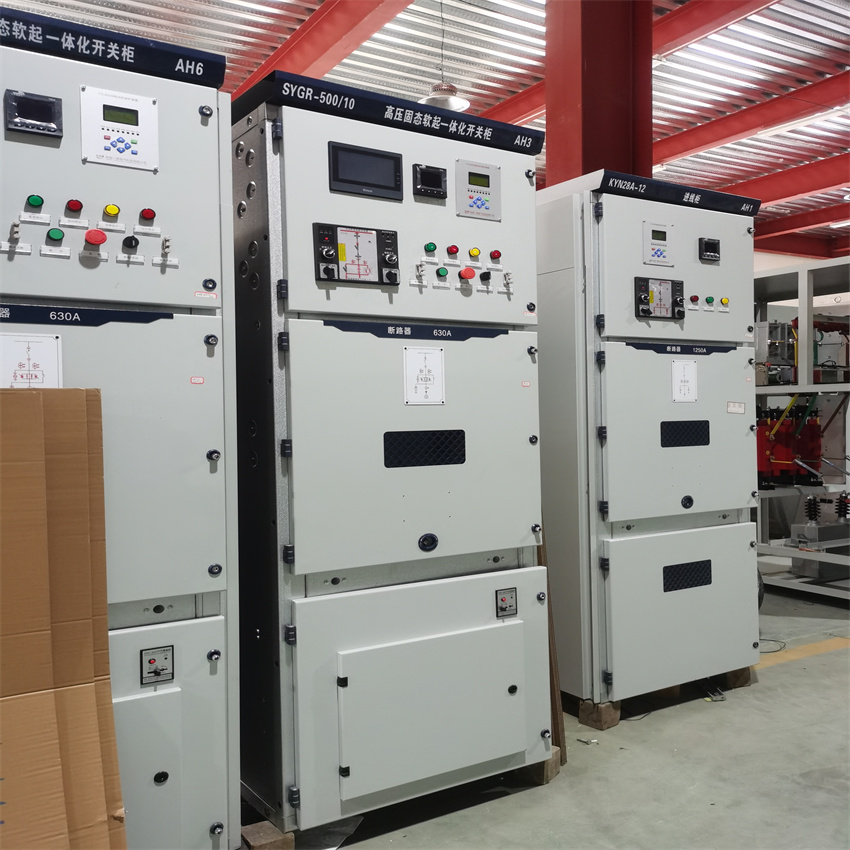

固態軟啟動柜在工業上應用的性能特點
1、適用電壓及功率范圍廣,可以與6KV-10KV/20000KW以內的電機配套使用。
2、具備軟起動和軟停車功能,全面保證系統的安全起停。
3、帶LCD 顯示器,可設置電機的起動方式、起動時間等參數。
4、支持PROFIBUS 或 MODBUS 協議通過接口 RS485實現。
5、體積小,智能化程度高。
所有的高壓固態軟啟動柜在出廠前都要經過嚴格的電氣老化測試,
高壓固態軟啟動柜的應用非常廣泛,其中廣泛用于冶金、建材、礦山、石油、化工、供水、電力、鋼鐵等行業75-l5OOOKW鼠籠式電機!
眾所周知,高壓固態軟啟動柜觸發電路屬于控制電路,根據觸發電路與主回路的電氣關系,觸發電路有兩種形式:(1).觸發電路與主回路隔離。隔離元器件有兩種:一種方式是采用光耦,但是光耦在開通時和關斷時存在著死區,高壓條件下,無論是啟動或軟停車,實現起來并不容易。并且由于單個光耦耐壓能力不夠,必須進行光耦的串聯,但是各個光耦的不一致性會導致其在高壓條件下存在著被擊穿的風險。盡管低壓軟啟動器采用這種方式非常方便有效,但在高壓條件下,還是存在不少困難。一種方式是采用脈沖變壓器。這種方式比較成熟可靠,在脈沖變壓器的原邊輸入脈沖,在次邊產生的脈沖波加在晶閘管的門極和陰極之間來完成觸發。觸發脈沖高電平和低電平的時間比也很重要,高電平時間長,對觸發板上的電源消耗大,高電平的時間短,不能充分開通晶閘管。這種方式由于脈沖變壓器的功率限制,在觸發超大功率晶閘管時存在著一定的困難。不過通過恰當地處理脈沖變壓器的原邊脈沖波,還是可以實現的。(2).觸發電路與主回路有一個等電勢。這種方式避開了脈沖變壓器的功率限制,但對觸發電路處理要求更高。 不論何種觸發電路,都要求有一個良好的觸發電源,這個電源給多塊觸發板供電。首先這個電源必須非常穩定 ,其次這個電源能夠自我調整,適應于各種功率的晶閘管的觸發。晶閘管充分觸發需要多少能量提供多少能量 ,既不多給,也不少給。多給會燒壞晶閘管,少給會開不通晶閘管。
