一 、概述
GCK抽出封閉式低壓開關柜由動力配電中心
(PC)柜和電動機控制中心(MCC)二部分組成，適
用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V，最大工作電流至
3150A的配電系統中，作為動力配電、電動機控制及照
明等配電設備的電能轉換分配控制之用。
二、使用環境
海拔不超過2000m
周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+350℃，周圍空氣溫度不低于-50℃。大氣條件:空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對
溫度，例好:+20℃時為90%。
沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。與垂直面傾斜不超5°。
本產品適合以下溫度動輸儲存:-25℃～+55℃C在短時間內(不超過24h)不超過+70℃。如上述使用條件下不能滿足時，應由用戶訂貨時向制造廠方提出，協商解決。
四、主要特點
整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強、適用性好、標準化程度高柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全
柜抽屜小室的門與斷路器或隔離開關的開關操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟;
受電開關、聯絡開關及MCC柜的抽屜具有三個位置:接通位置、試驗位置、斷開位置

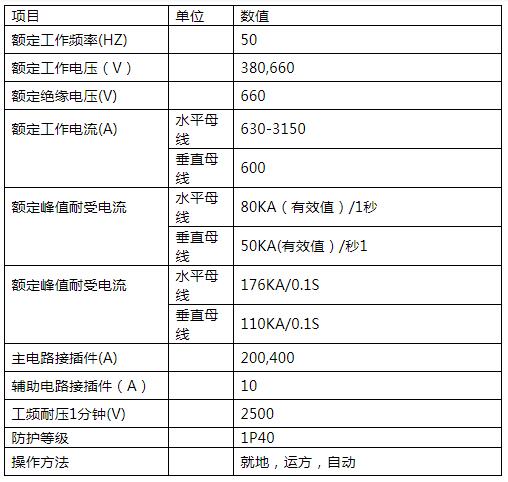

五、技術參數
六、訂貨須知
用戶訂貨時需提供下列技術資料
?產品的全部型號包括主電路方案號和輔助電路方案號。
?主電路系統組合順序圖輔助電路電氣原理圖。柜內元器件清單
?電路中電壓、電流、時間等整定參數。
?與產品正常使用不符的其它特殊要求
