12000kw高壓水阻柜液阻柜起動柜

液阻柜說明書

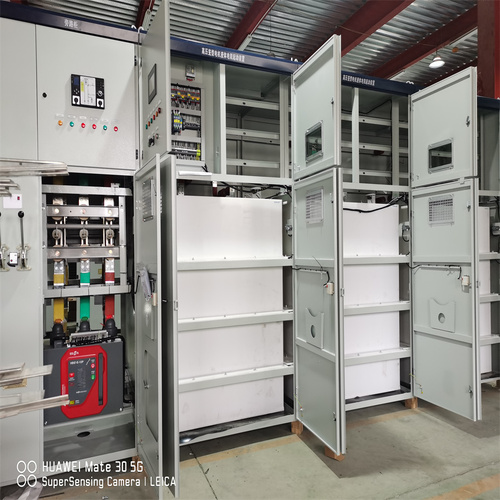

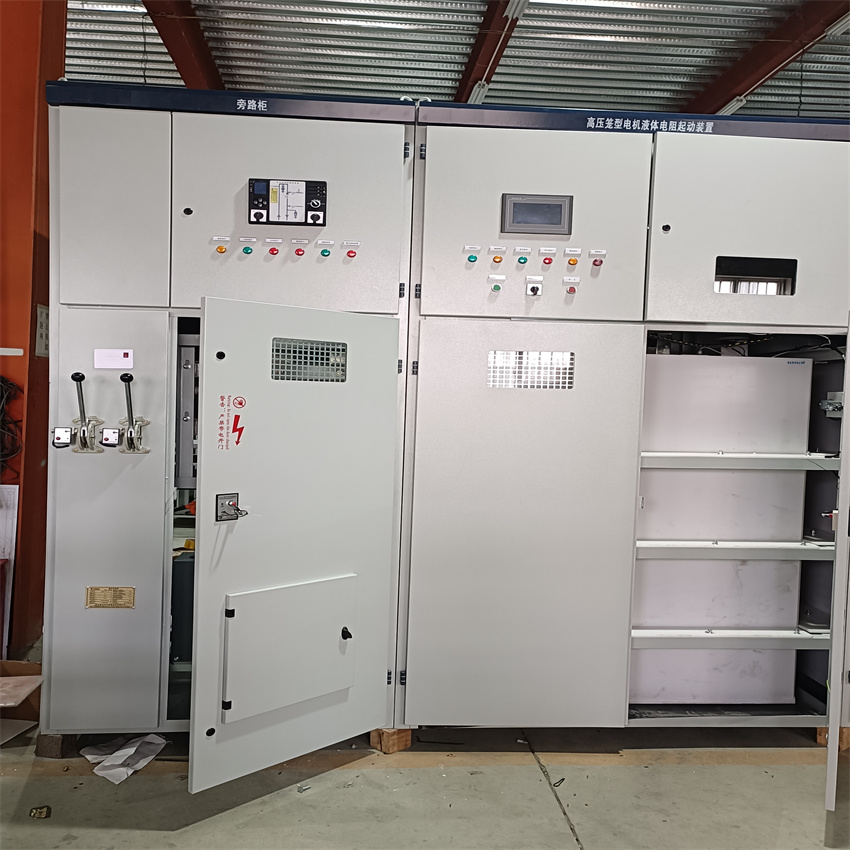

一、概述 12000kw高壓水阻柜液阻柜起動柜

SYD系列高壓鼠籠式電機液阻軟起動柜（“簡稱高壓液阻柜”）適用于額定電壓為3~10KV大、中型同步或異步鼠籠式電機的軟起動。在靜態工作條件下，與電抗器性能相同；在動態工作條件下，可實現無級的連續起動。由于其利用液體電阻的負溫度特性，使電機的端電壓逐步上升，起動轉矩也逐步增加，因而電機起動比較平穩。特別是該系統結構簡單、可靠性強，不僅經濟實用，而且安裝和操作簡單、維護方便。

它廣泛應用于冶金、建材、礦山、石化、供水、電力行業等的泵類、風機、壓縮機、破碎機、皮帶傳輸機等各大、中容量高壓電機的重載起動，是傳統的電抗器降壓起動、直接起動的理想的替代產品。SYD系列高壓交流電動機液態軟起動柜主要性能特點如下：

1 標準型12000kw高壓水阻柜液阻柜起動柜

☆ 采用具有國內領先水平的計算機仿真軟件對電動機的起動全過程進行模擬仿真，使電動機起動的全過程可預測、可調整、可控制。

☆ 起動電流小而平滑、無沖擊，顯著降低電網壓降，保證電網的可靠運行，有效保護電動機及傳動機械。

☆ 具備完善的報警提示功能和電動機保護功能。

☆ 采用PIC控制，可靠性高。

2 增強型 12000kw高壓水阻柜液阻柜起動柜

☆ 在標準型的基礎上，增加電流閉環自動控制功能。即在電動機起動過程中自動檢測電動機電流，同時根據電流大小自動調節控制裝置，使電動機起動*佳化。

☆ 采用先進的控制技術，使電動機起動過程的控制響應更快，精度更高。

☆ 電動機起動電流可預置，滿足不同工況、負載的起動要求。

3 智能型

☆ 采用計算機控制系統、動態軟件，對軟起動裝置進行智能化監控。

☆ 友好的人機界面，觀察、操作、記錄非常方便。

☆ 可輸出實時電流曲線、實時電壓曲線（顯示、打?。?。

☆ 數據庫全面，可隨時調用各類數據以便系統分析。

☆ 電動機起動完成后，實施有效動態監控。

☆ 電動機運行的歷史曲線使電動機運行過程一目了然。

☆ 完善的報警提示功能。

☆ 通信功能、網絡功能。

二 工作原理 12000kw高壓水阻柜液阻柜起動柜

該裝置是在電機定子回路中串可變液體電阻的一種降壓起動方式，即隨著主電動機的起動，裝置自動改變液體電阻動、定極板之間的間距，使電阻線性均勻減小，電機端電壓均勻提高的一種起動方式。

主機起動結束后，軟起動裝置從主回路中完全脫離或處于零電位，活動極板自動復位，為下次起動作好準備。

三 型號說明 12000kw高壓水阻柜液阻柜起動柜

四 主要技術參數額定電壓(KV  有效值) 3610*高電壓(KV  有效值)3.56.911.5電液箱工頻耐壓(KV) (有效值)相對地182330相同間121518*小電氣間隙(mm)75100125起動電流/額定電流(Iq/Ie)2.5～3.5(現場可調）液阻正常工作溫度（℃）0～70起動時間（S）10～60～120（現場可調）防護等級IP20，IP30連續起動次數（次）﹤1250KW3～4 ≥1250KW2～3注：起動電流在負載系統阻力矩允許的情況下可控制到*小。
