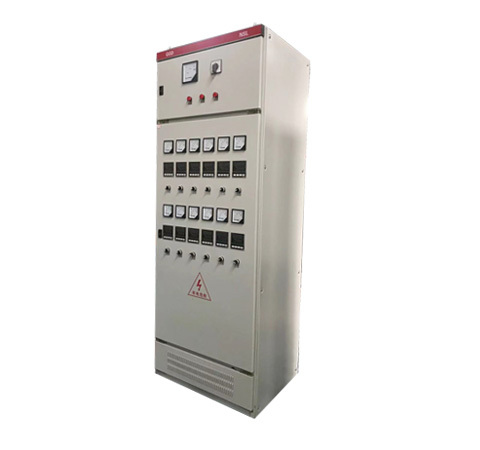

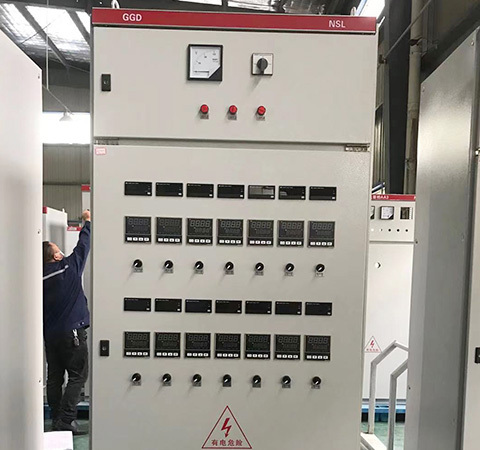

GGD型交流低壓配電柜
一、 概述
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流
50Hz，額定工作電壓380V，額定工作電流3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上及與廣大電力用戶及設計部門的
要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級等特點，可作為低壓成套開關設備的更新換代產品使用。
二、使用環境
。環境溫度:周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃。。海拔高度:戶內安裝使用，使用地點的海拔高度不得超過2000米。
相對濕度:周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
安裝角度:設備安裝時與垂直面的傾斜度不超過5%
。存放場所:設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
其它說明:用戶有特殊要求時可與我公司協商解決
三、主要特點
GGD型交流低壓配電柜的柜體采用通用柜的形式;
GGD柜設計時充分考慮到柜體運行中的散熱問題
柜門用轉軸活動鉸鏈與構架相連，安裝、拆卸方便;
裝有電器元件的儀表門用多股軟銅線與構架連接，柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路
柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整
柜體的防護等級為P30，用戶也可根據使用環境的要求在P20-IP40之間選擇

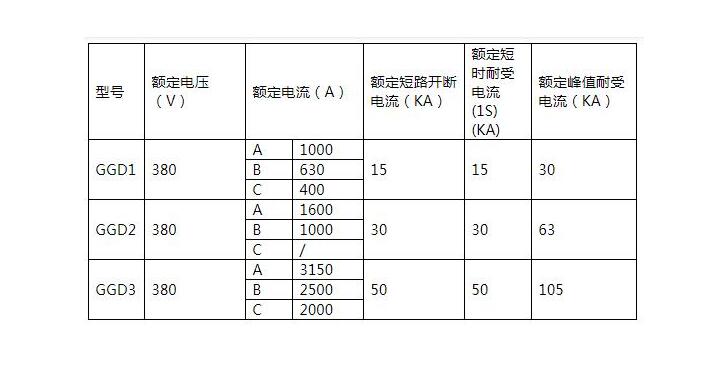

四、技術參數
六、訂貨須知
用戶訂貨時需提供下列技術資料
?產品的全部型號包括主電路方案號和輔助電路方案號主電路系統組合順序圖
?輔助電路電氣原理圖柜內元器件清單
?電路中電壓、電流、時間等整定參數與產品正常使用不符的其它特殊要求
