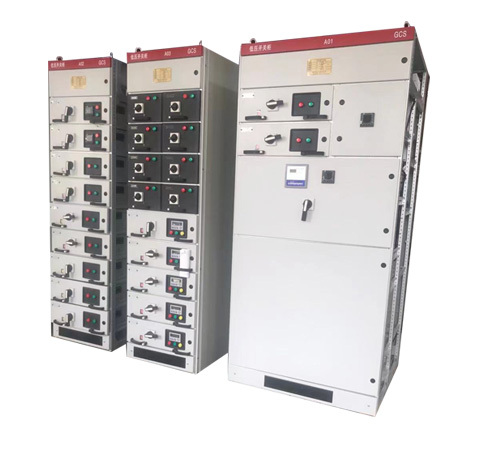

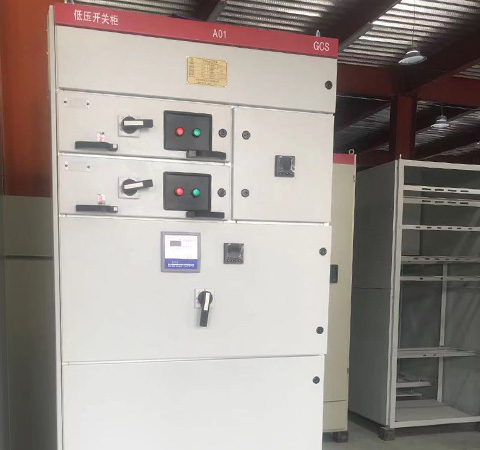

GCS低壓抽出式開關柜
概述
GCS低壓抽出式開關柜裝置是為滿足不斷發展的電力市場對増容、計算機接ロ、動力集中控制、方便安裝維修、縮短事故處理時間等需要,本著安全、經濟、合理可靠的原則設計的新型低壓抽出式開關柜。產品具有分斷、接通能力高,動熱穩定性好,電氣方案靈活,組合方便,系列實用性強,防護等級高等特點,可以做為低壓抽出式開關柜的換代產品使用
GCS低壓抽出式開關柜裝置適用于發電廠、變電所、廠礦企
業、高層建筑等低壓配電系統的電能轉換、分配與控制用。裝置
符合IEC439-1《低壓成套開關設備和控制設備、GB7251《低
壓成套開關設備、ZBK36001《低壓抽出式成套開關設備)等標準。
使用環境
環境溫度:周圍空氣溫度不高于+40℃,不低于-5℃。24h內的平均溫度不得高于+35℃。海拔高度:戶內安裝使用,使用地點的海拔高度不得超過2000米。
相對濕度:周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度,(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
安裝角度:裝置安裝時與垂直的斜度不超過5%,且整組柜列相對平整(符合GBJ232-82標準)。
存放場所:裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到腐蝕的場所。。其它說明:用戶有特殊要求時可與我公司協商解決。
四、主要特點
主構架采用8MF型開ロ型鋼,型鋼側面分別有模數為20mm和100mm的直徑9.2mm的安裝孔。裝置的各功能室相互隔離,其隔室分為功能單元室、母線室、電纜室。各室的作用相互獨立。水平主母線采用柜后平置式排列方式,以增強母線抗電動力的能力
電纜隔室的設計使電纜上下進出均十分方便。
功能單元
抽屜層高的模數為160mm,單元回路額定電流400A及以下。
每臺MCC柜最多能安裝11個ー單元的抽屜或22個分之一單元的抽屜。
抽屜進出線根據電流的大小采用不同片數的同規格片式結構的接插件。抽屜單元設有機械聯鎖裝置。

六、訂貨須知
用戶訂貨時需提供下列技術資料
?產品的全部型號包括主電路方案號和輔助電路方案號
?主電路系統組合順序圖;
?輔助電路電氣原理圖。柜內元器件清單;
?電路中電壓、電流、時間等整定參數。與產品正常使用不符的其它特殊要求
